AWS-GCP HA VPN 연결 (2) — 4터널 Full HA 구성과 통신 테스트

원본 작성일: 2023년 9월
이 글은 2023년에 실무에서 AWS-GCP 간 HA VPN을 구성하면서 정리한 기록이다. 콘솔 UI가 현재와 다를 수 있지만, 구성 절차와 개념은 동일하므로 헷갈리지 않기 위해 기록으로 남긴다.
시리즈: Part 1 — 개념과 2터널 기본 구성 | Part 2 — 4터널 Full HA 구성과 통신 테스트

4터널 Full HA 구성

Part 1에서는 GCP NIC 1개, 터널 2개로 기본 연결을 구성했다. 이번에는 Customer Gateway 2개, Site-to-Site VPN Connection 2개를 만들어 총 4개의 터널을 구성한다. GCP VPN Gateway의 NIC 2개를 모두 사용하는 Full HA 구성이다.

1. (GCP) HA VPN Gateway 및 Cloud Router 생성

“VPN 연결 만들기"를 클릭하면 VPN 생성 마법사가 실행된다.

VPN 생성 마법사

“고가용성(HA) VPN” 선택 후 계속한다.

HA VPN 선택

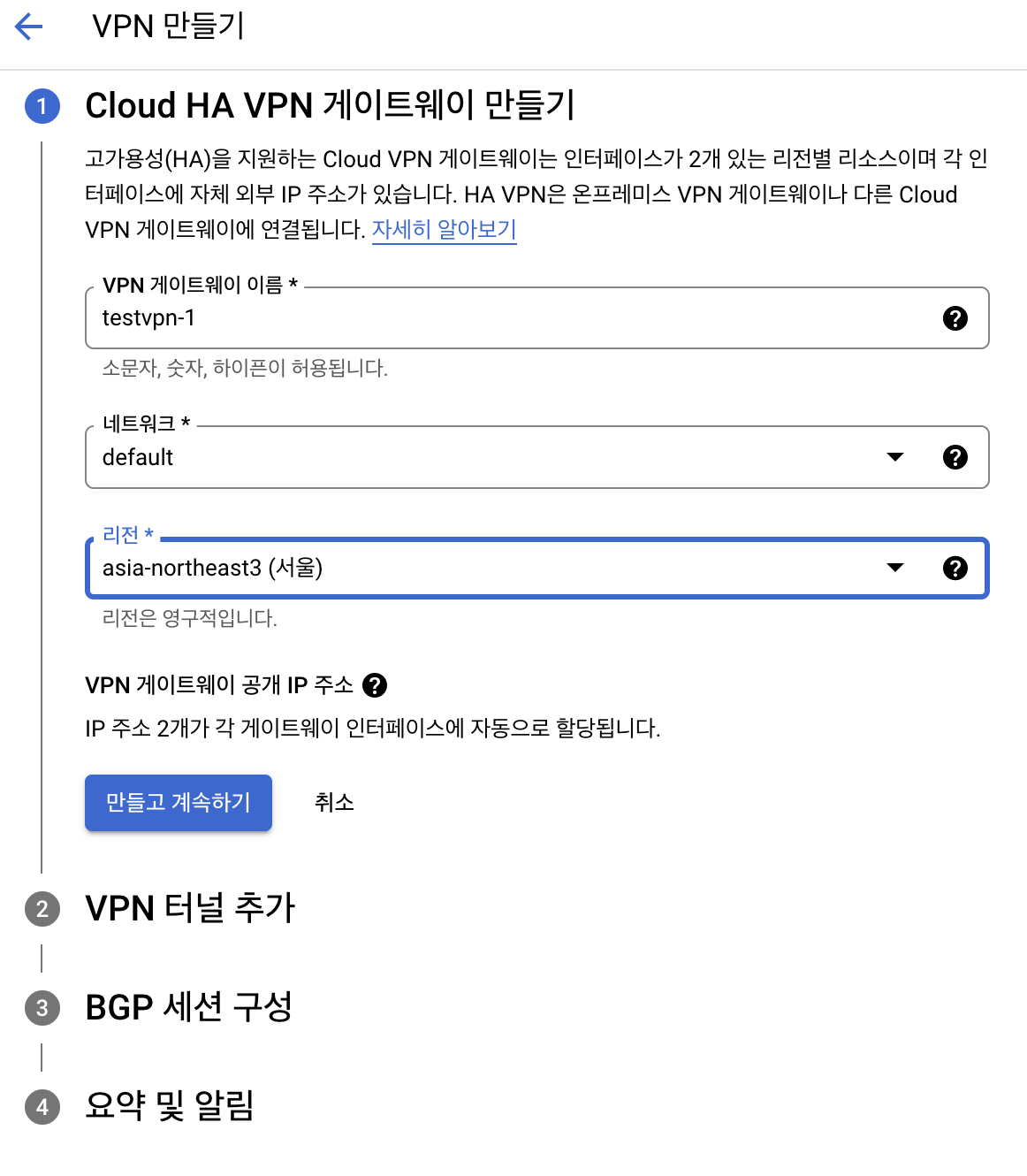

VPN Gateway 정보를 입력하고 “만들고 계속하기"를 클릭한다.

VPN Gateway 생성

VPN 터널 추가 화면이 나오면 취소한다. Cloud VPN 게이트웨이가 생성되어 있고 2개의 IP 주소를 확인할 수 있다.

VPN Gateway IP 확인

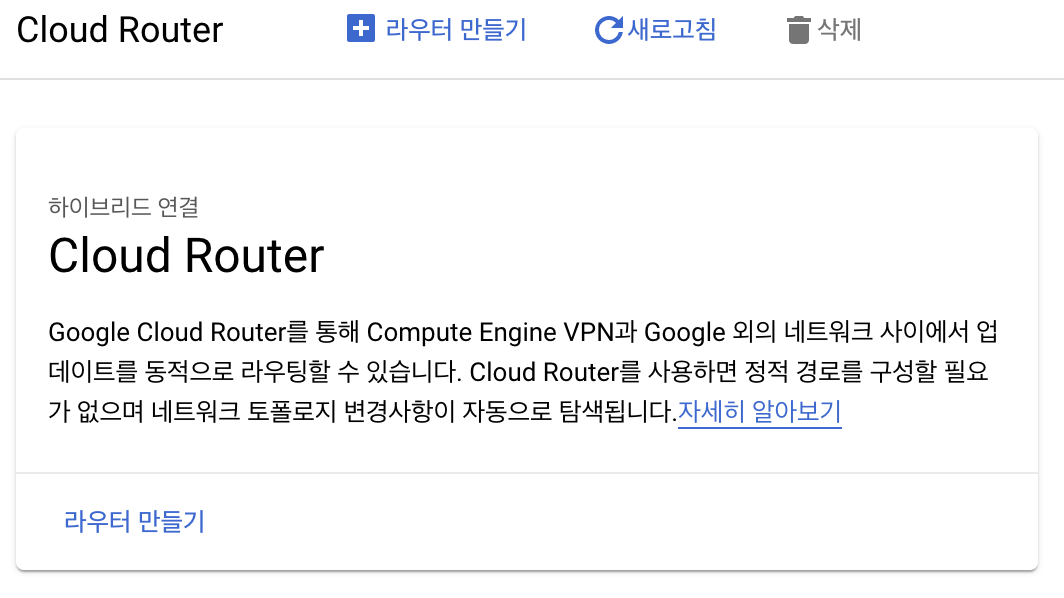

Cloud Router를 선택하고 “라우터 만들기"를 클릭한다.

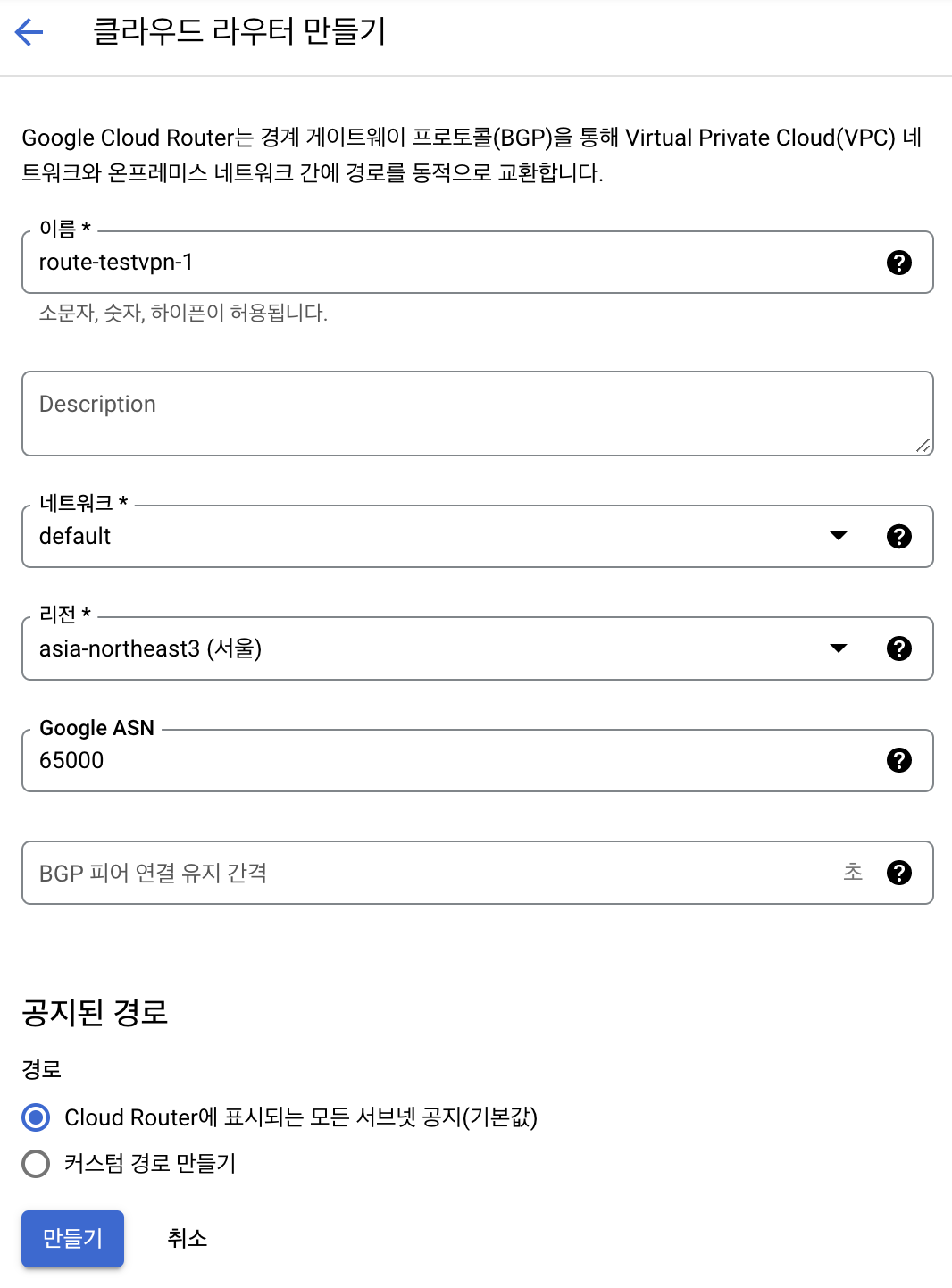

Cloud Router 정보를 입력한다. Google ASN은 64512~~65534, 4200000000~~4294967294 범위에서 선택한다.

Cloud Router 생성

생성 결과를 확인한다.

Cloud Router 결과

여기까지 생성했으면 AWS로 이동한다. GCP에서 다음 2가지 정보를 AWS에서 사용해야 하니 확인해두자:

Cloud Router의 Google ASN
Cloud VPN 게이트웨이의 Public IP 주소 2개

2. (AWS) Virtual Private Gateway 생성

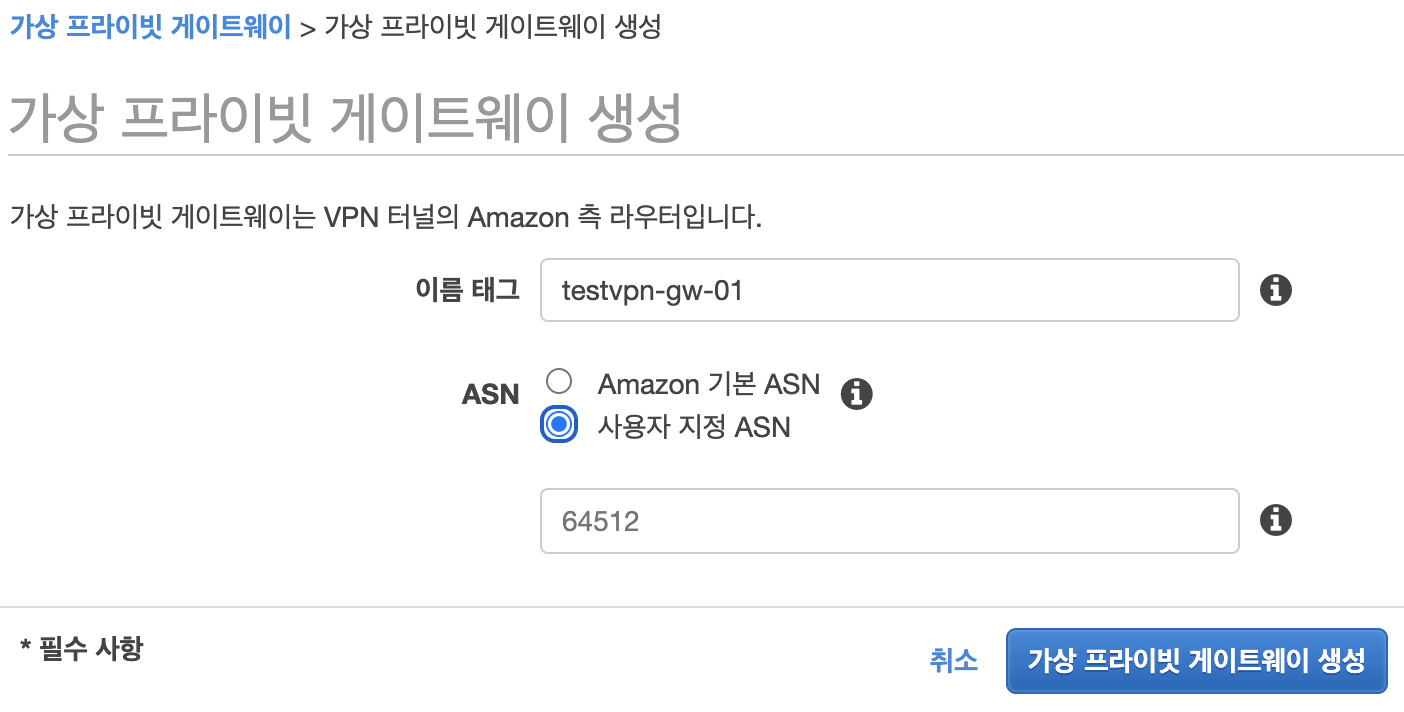

Virtual Private Gateway 생성

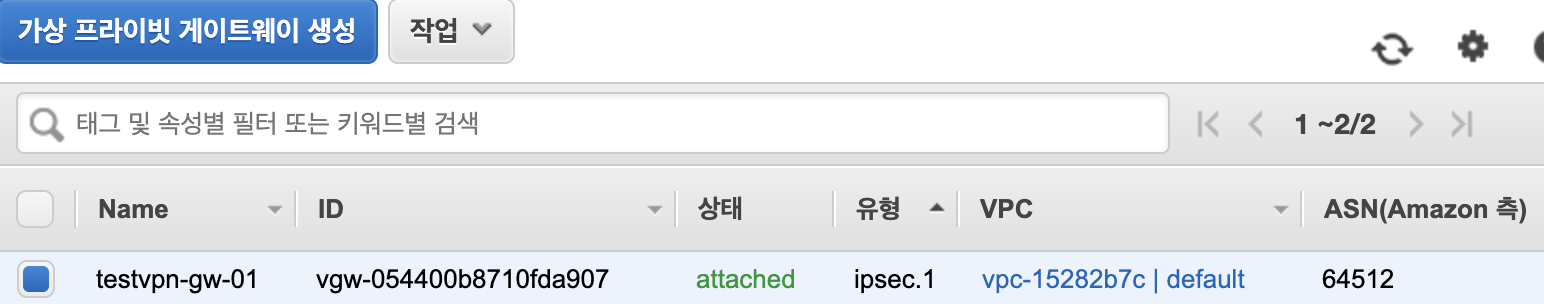

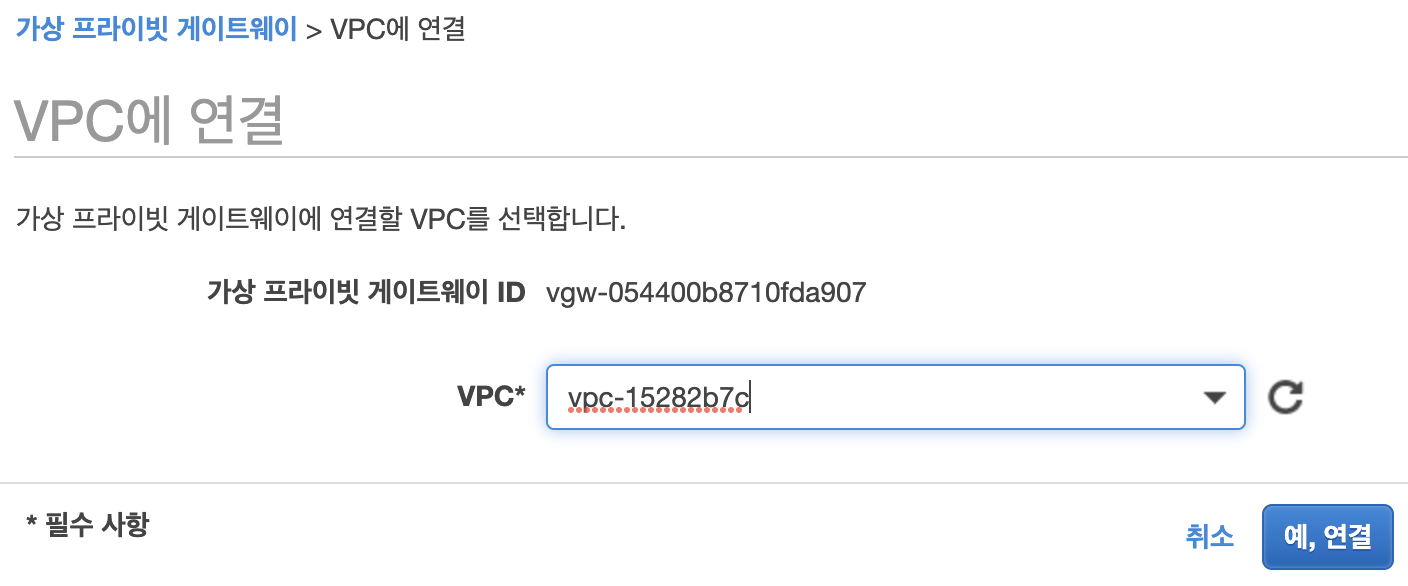

생성한 Virtual Private Gateway를 VPC에 Attach한다.

VPC Attach 1 VPC Attach 2

ASN: 사용자 지정 ASN을 선택하고 Google ASN과 겹치지 않는 값 입력
이름 태그: 적절한 값 입력 (예: testvpn-gw-01)

게이트웨이 생성 시 입력한 Amazon측 ASN은 뒤에서 사용되니 기억해둔다.

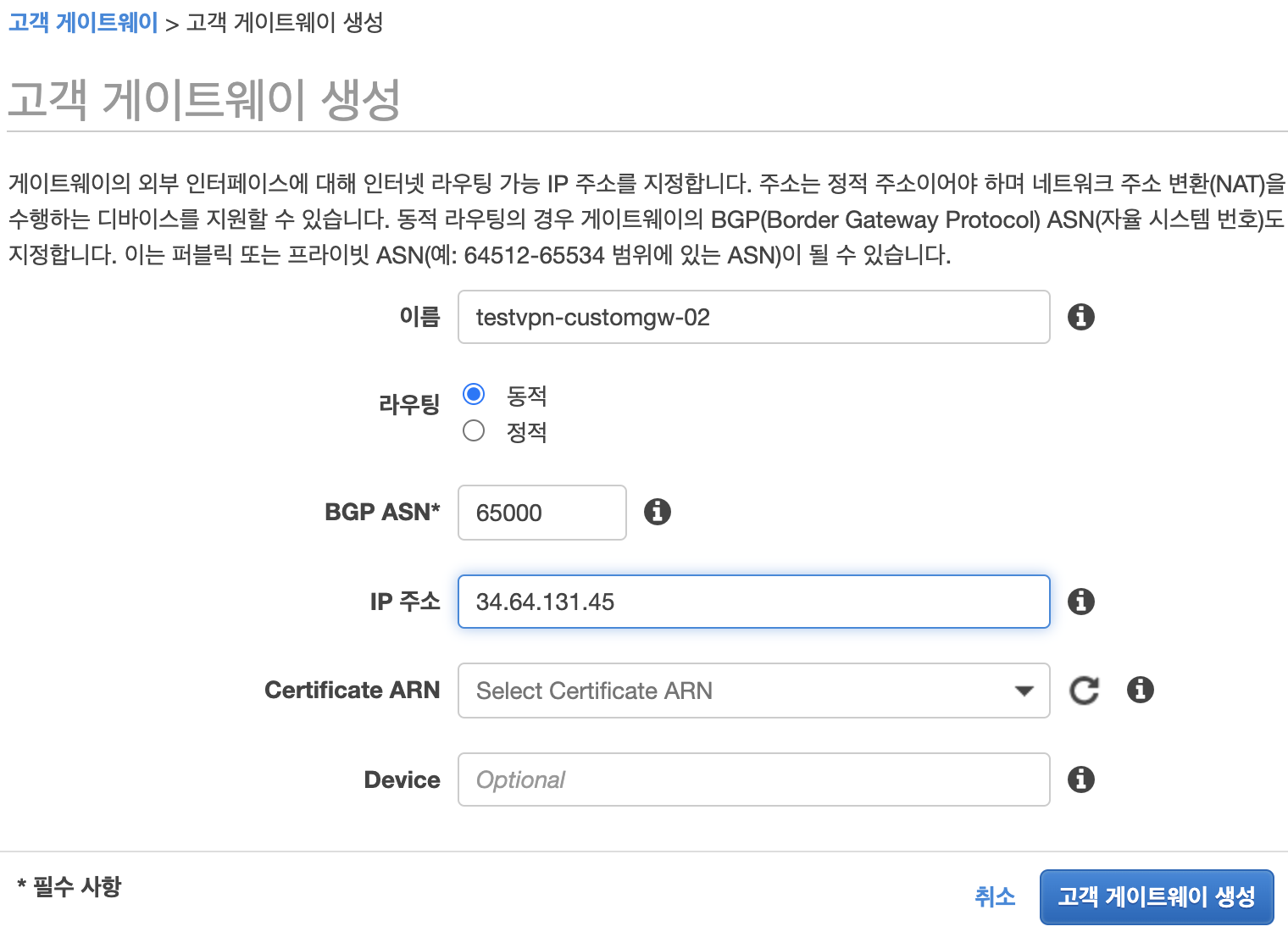

3. (AWS) Customer Gateway 생성

2개를 생성한다. GCP VPN Gateway의 인터페이스 0, 1 각각에 대응한다.

Customer Gateway 1 Customer Gateway 2 Customer Gateway 3

IP 주소: GCP Cloud VPN 게이트웨이의 인터페이스 0과 1의 주소를 각각 입력
BGP ASN: GCP Cloud Router의 Google ASN 입력
라우팅: 동적 선택
이름: testvpn-customgw-01, testvpn-customgw-02

4. (AWS) Site-to-Site VPN Connection 생성

VPN Connection을 2개 생성한다. 각 Connection은 자동으로 터널 2개를 생성하므로 총 4개의 터널이 만들어진다.

첫 번째 Connection (Customer Gateway 01번 연결):

VPN Connection 1-1 VPN Connection 1-2

두 번째 Connection (Customer Gateway 02번 연결):

VPN Connection 2-1 VPN Connection 2-2

생성 후 잠시 기다리면 상태가 “사용 가능"으로 바뀐다.

VPN 상태 확인

각 Connection의 터널 고급 옵션:

원격/로컬 IPv4 네트워크 CIDR: 비워둔다
이름 태그: testvpn-conn-01, testvpn-conn-02

5. (AWS) Configuration File 다운로드

생성한 VPN 연결을 하나씩 선택하고 “구성 다운로드"를 클릭한다.

구성 다운로드

IKE Version: ikev2 선택
공급업체: Generic 선택

6. (AWS) 라우팅 테이블 설정

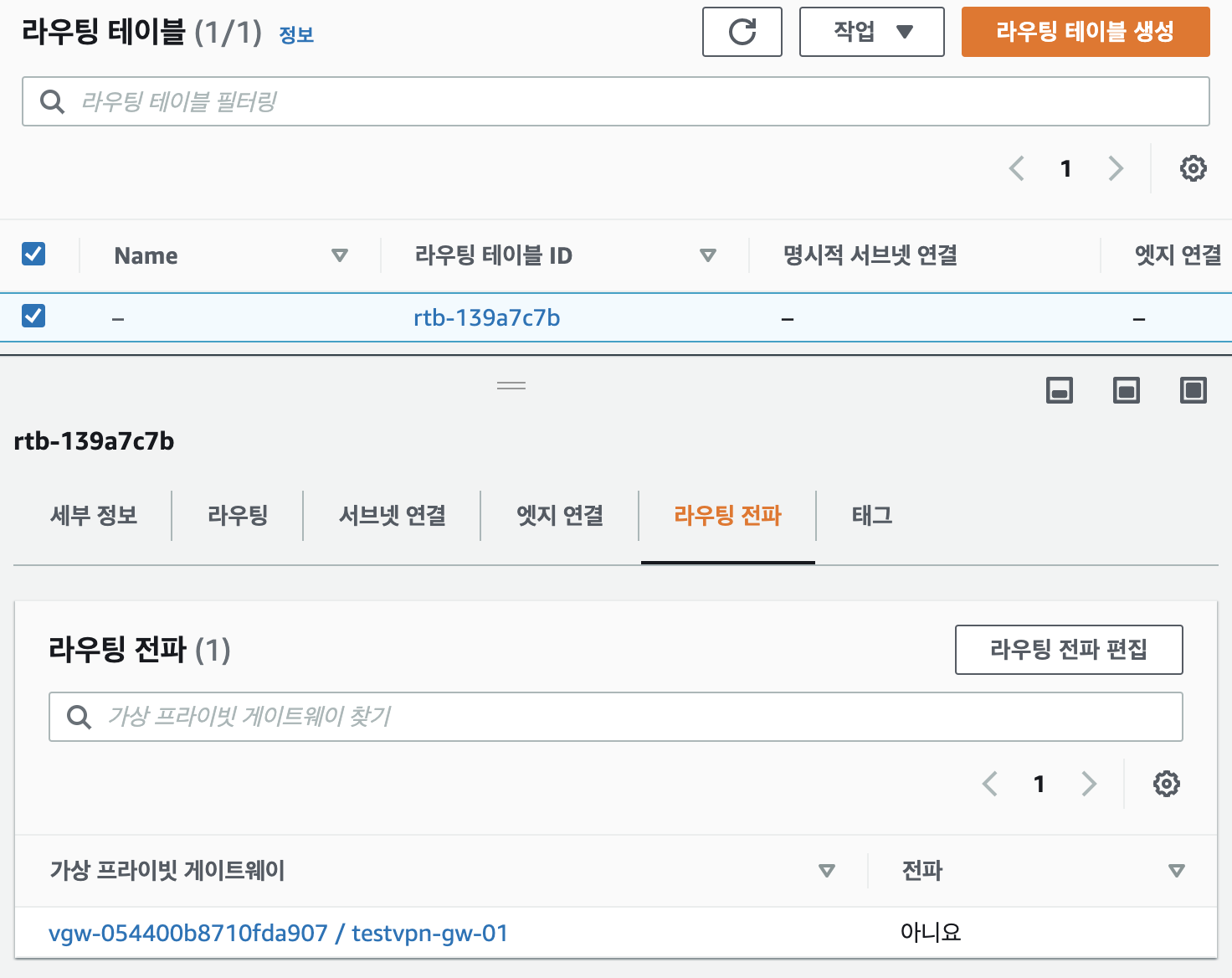

라우팅 테이블 > 라우팅 전파 > 라우팅 전파 편집을 클릭한다.

라우팅 테이블 1 라우팅 테이블 2

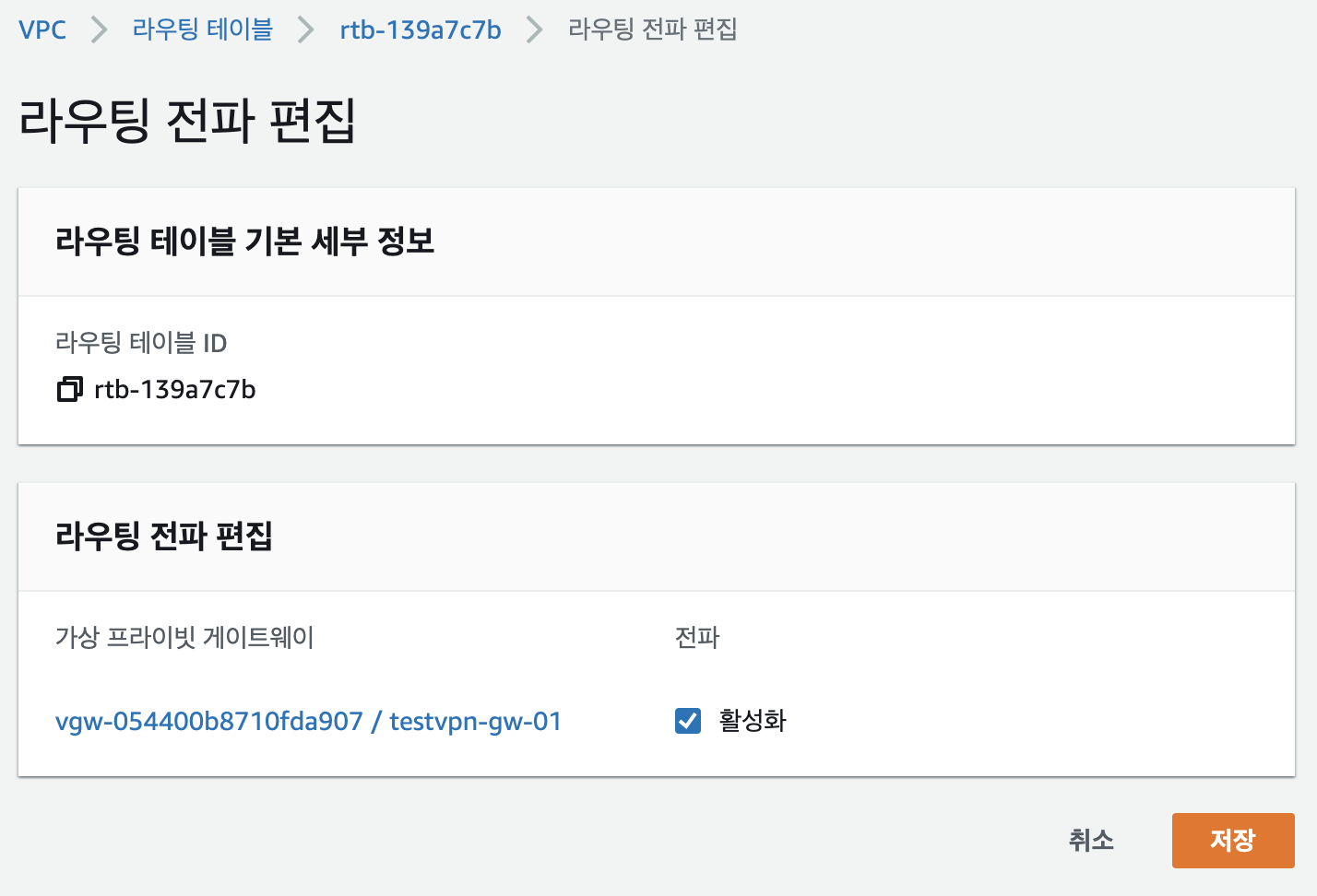

가상 프라이빗 게이트웨이의 활성화를 체크한 후 저장한다.

7. (GCP) Peer VPN Gateway 생성

피어 VPN 게이트웨이 만들기를 클릭한다.

Peer Gateway 만들기

AWS에서 다운로드한 구성 정보 파일을 에디터에서 열고 차례로 값을 찾아 입력한다.

Peer Gateway 설정

피어 VPN 게이트웨이 인터페이스: 인터페이스 4개를 선택
인터페이스 0 IP: testvpn-conn-01의 IPSec Tunnel #1 > Outside IP Addresses > Virtual Private Gateway IP
인터페이스 1 IP: testvpn-conn-01의 IPSec Tunnel #2 > Outside IP Addresses > Virtual Private Gateway IP
인터페이스 2 IP: testvpn-conn-02의 IPSec Tunnel #1 > Outside IP Addresses > Virtual Private Gateway IP
인터페이스 3 IP: testvpn-conn-02의 IPSec Tunnel #2 > Outside IP Addresses > Virtual Private Gateway IP

8. VPN 터널 추가

Cloud VPN 게이트웨이 화면에서 “VPN 터널 추가"를 클릭한다.

터널 추가 1 터널 추가 2 터널 추가 3 터널 추가 4 터널 추가 5

설정 값:

피어 VPN 게이트웨이: 온프렘 또는 Google Cloud 외부 체크
피어 VPN 게이트웨이 이름: 생성한 피어 VPN 게이트웨이 선택
Cloud Router: 생성한 Cloud Router 선택
고가용성: VPN 터널 4개 만들기 체크
IKE 사전 공유 키 (4개 터널 각각):
- testvpn-conn-01 Tunnel #1 > Internet Key Exchange Configuration > Pre-Shared Key
- testvpn-conn-01 Tunnel #2 > Pre-Shared Key
- testvpn-conn-02 Tunnel #1 > Pre-Shared Key
- testvpn-conn-02 Tunnel #2 > Pre-Shared Key
터널 이름: tunnel-1-1 / tunnel-1-2 / tunnel-2-1 / tunnel-2-2

“만들고 계속하기"를 클릭하여 BGP 세션 구성으로 넘어간다.

9. BGP Session 구성

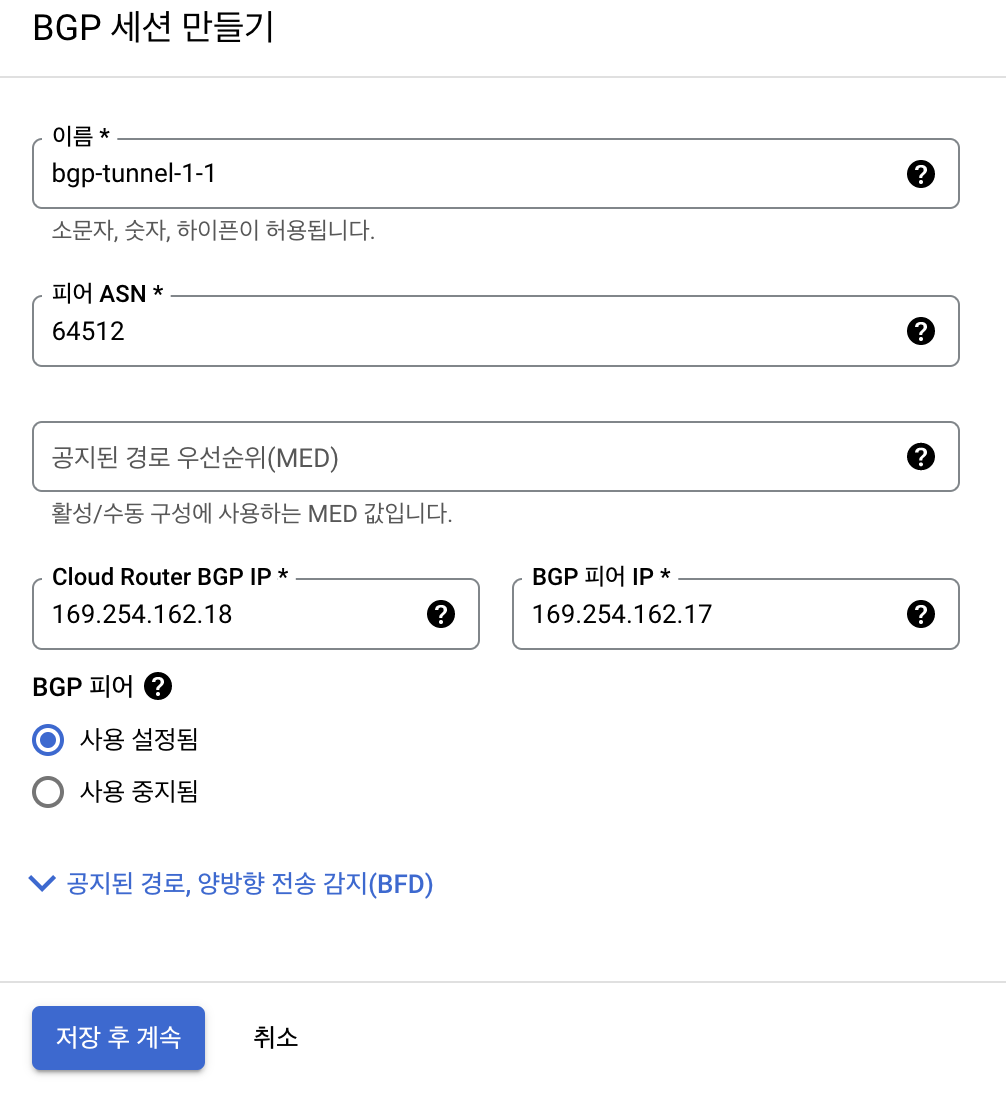

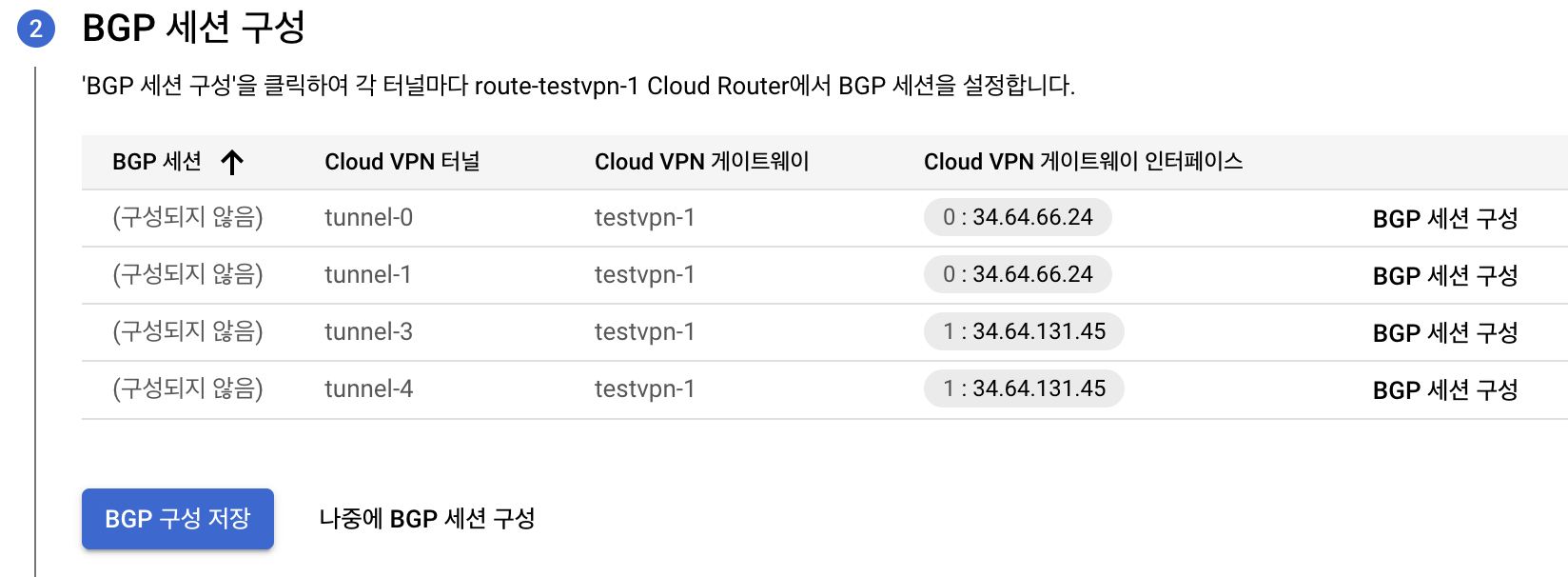

BGP 세션 구성 항목에서 오른쪽 끝의 “BGP 세션 구성"을 하나씩 클릭한다.

BGP 세션 1 BGP 세션 2

4개 터널 각각에 대해:

피어 ASN: AWS 가상 프라이빗 게이트웨이의 ASN 입력
BGP 피어 IP: 해당 Tunnel의 Inside IP Addresses > Virtual Private Gateway IP
Cloud Router BGP IP: 해당 Tunnel의 Inside IP Addresses > Customer Gateway IP
이름: bgp-tunnel-1-1 / bgp-tunnel-1-2 / bgp-tunnel-2-1 / bgp-tunnel-2-2

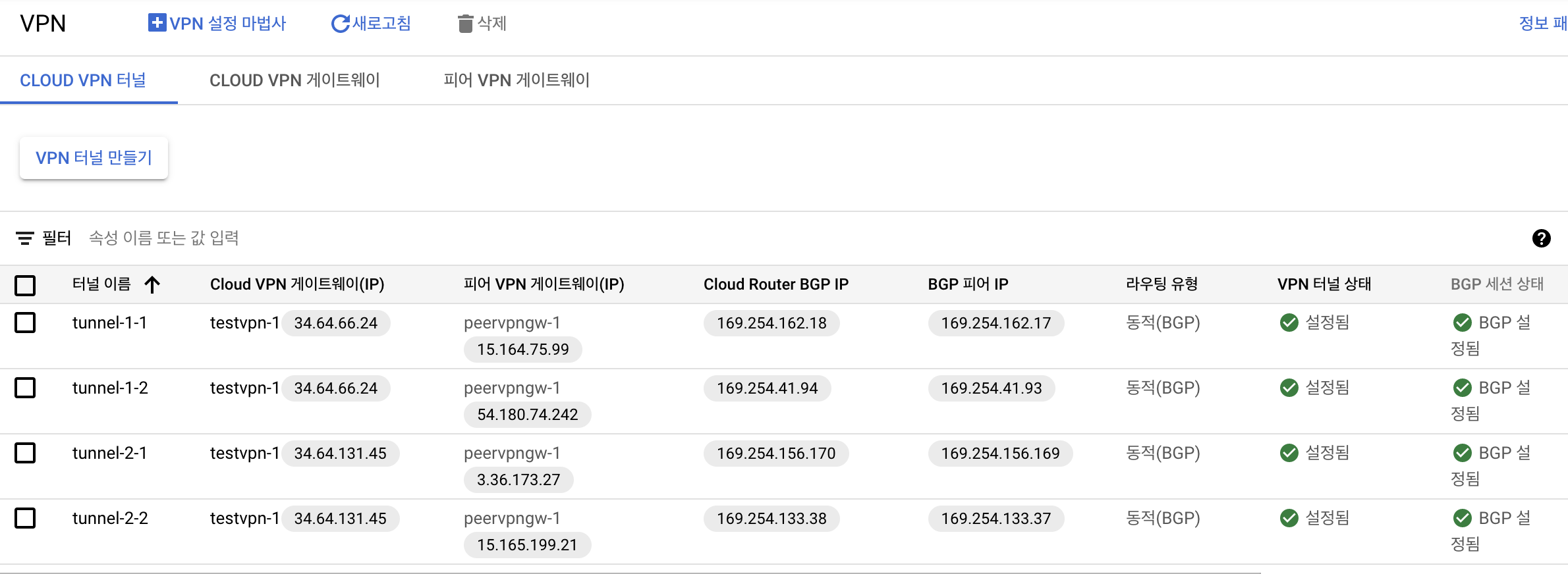

BGP 세션 구성이 모두 완료되면 상태가 모두 **“BGP 설정됨”**으로 바뀐다.

BGP 세션 완료

10. 연결 상태 확인

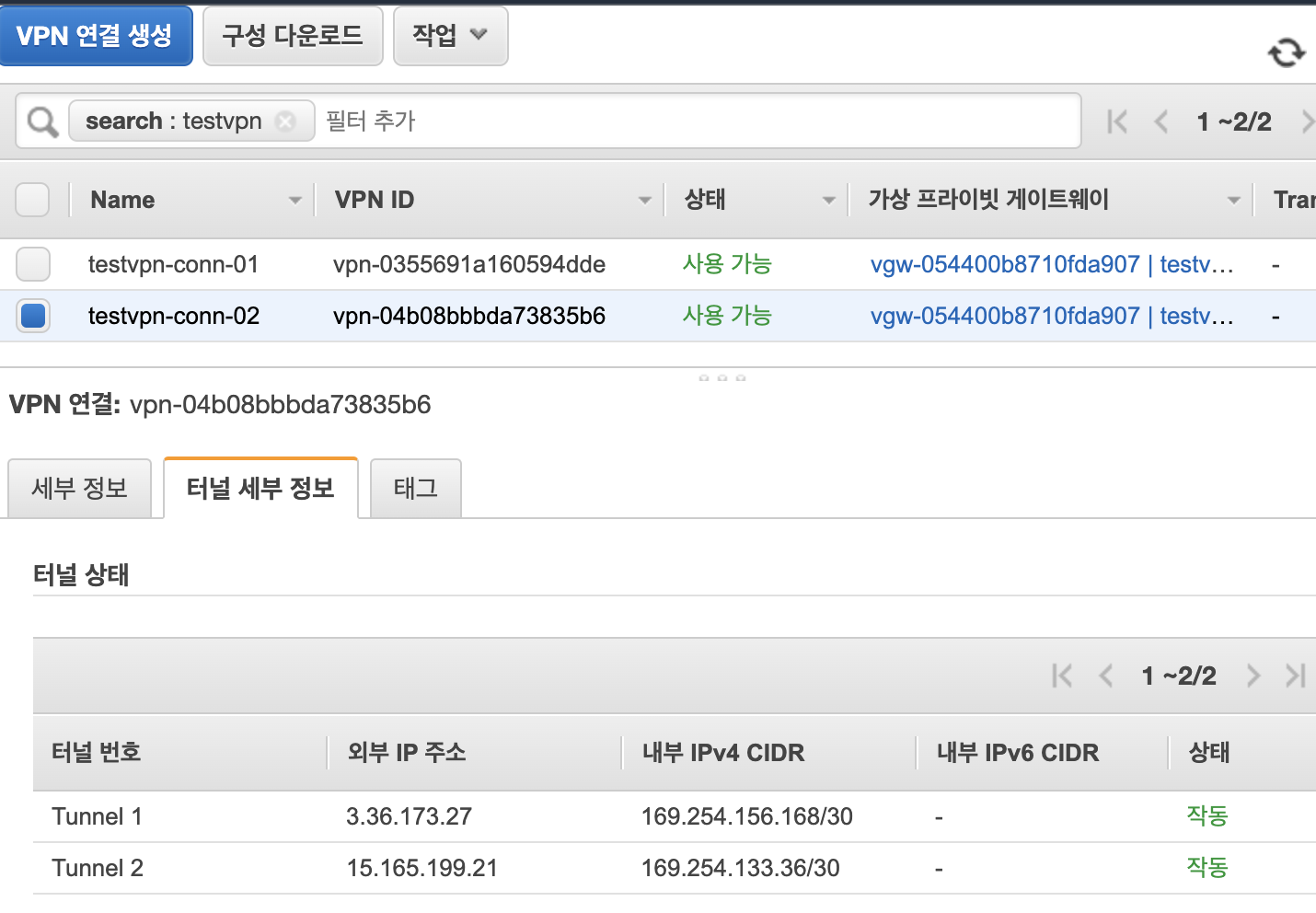

AWS 사이트간 VPN 연결 화면에서 각 구성의 터널 세부 정보를 확인한다. 터널 4개에 대해 상태가 모두 **“작동”**이면 정상 연결이다.

AWS 터널 상태 1 AWS 터널 상태 2

통신 테스트

GCP → AWS ping test:

GCP에서 AWS로 ping

AWS → GCP ping test:

AWS에서 GCP로 ping

추가: 커스텀 경로 광고

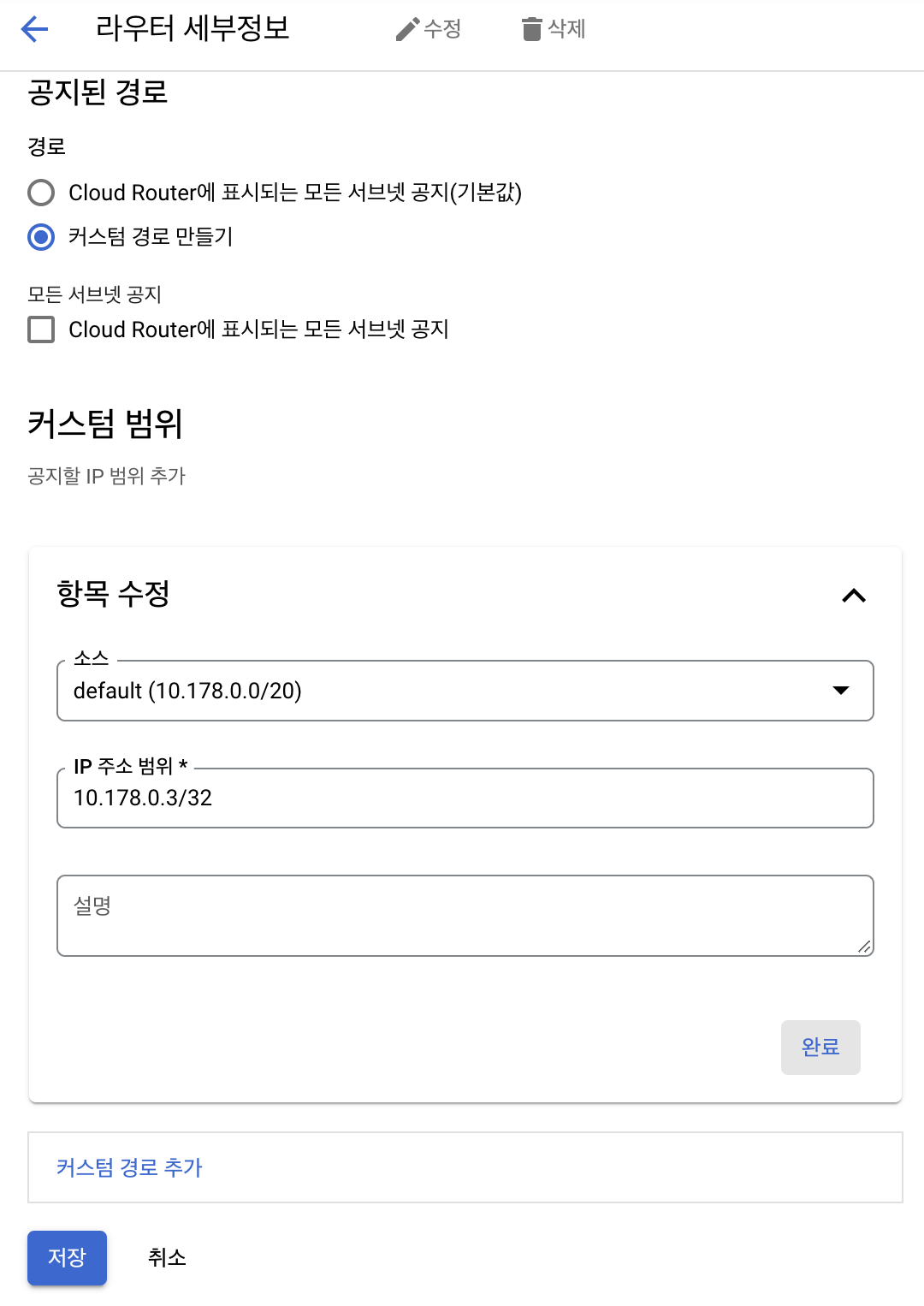

GCP에서 특정 서버 또는 IP 대역만 AWS측에 제공하고 싶다면 Cloud Router를 수정하여 커스텀 경로 기능으로 제한을 걸 수 있다. 아래와 같이 설정하면 AWS 측에서 GCP의 10.178.0.3 서버에만 접속이 가능해진다.

커스텀 경로 설정

멀티 클라우드 통신 테스트 시나리오

VPN 연결 후 다양한 시나리오에서의 통신 가능 여부를 테스트한 결과다.

CASE	시나리오	통신 여부	비고
1	AWS VPC#1 →(VPN)→ GCP VPC#2 →(VPN)→ GCP VPC#3	X	VPC#3 대역을 AWS로 광고하지 않음
2	AWS VPC#1 →(VPN)→ GCP VPC#2 →(VPN)→ GCP VPC#3	X	VPC#3 대역을 AWS로 광고해도 실패
3	AWS VPC#1 →(VPN)→ GCP VPC#2 →(VPN)→ GCP VPC#3	O	VPC#2에 HA Proxy 설정
4	AWS VPC#1 →(VPN)→ GCP VPC#2 →(VPC Peering)→ GCP VPC#3	O	VPC Peering + Route 광고 전파
5	AWS VPC#1 →(VPN)→ GCP VPC#2 →(VPN)→ AWS VPC#3	O	Internal HTTP(S) LB + Hybrid NEG 사용 (80, 8080, 443)
6	AWS VPC#1 →(VPN)→ GCP VPC#2 →(VPN)→ AWS VPC#3	테스트 불가	Internal TCP LB 사용 불가

핵심 결론:

VPN 간 단순 라우팅 전파만으로는 3rd VPC 통신이 안 된다 (Case 1, 2)
VPC Peering + Route 광고가 가장 깔끔한 해결책 (Case 4)
HA Proxy를 중간에 두면 우회 가능하지만 운영 부담 증가 (Case 3)
Internal HTTP(S) LB + Hybrid NEG로 L7 수준 연결 가능 (Case 5)

추가 옵션

전역 라우팅 모드: VPC에서 Global routing mode를 활성화하면 리전 간 라우팅 경로 학습이 가능하다
NIC 추가: Part 1의 2터널 구성에서 AWS측 VPN Gateway를 추가하면 GCP Gateway의 남은 NIC에 연결해 Full HA로 확장 가능
